発表年 名称(旧名称) 最大速度 端子
1996年 USB 1.0 1.5~12Mbps Type-A/B
1998年 USB 1.1 1.5~12Mbps Type-A/B
2000年 USB 2.0 280Mbps Type-A/B
2005年 ワイヤレスUSB
2007年 USB Micro
2008年 USB 5Gbps (USB 3.0, USB 3.2 Gen 1) 5Gbps USB3 Type-A/B
2011年 Thunderbolt
2012年 Type Cコネクタ
2012年 USB給電 USB PD1.0
2013年 USB 10Gbps (USB 3.1, USB 3.2 Gen 2x1) 10Gbps USB3 Type-A/B
2013年 Thunderbolt 2 20Gbps
2015年 Thunderbolt 3 40Gbps Type-C
2017年 USB 20Gbps (USB 3.2, USB 3.2 Gen 2x2)20Gbps Type-C
2019年 USB 20Gbps (USB4.0 USB4 en 2x2) 20Gbps Type-C
2019年 USB 40Gbps (USB4.1 USB4 en 3x2) 40Gbps Type-C
2020年 Thunderbolt 4 40Gbps Type-C
2021年 USB PD 3.0
2022年 USB 80Gbps (USB4.2) 80Gbps Type-C
2022年、USB規格の管轄団体USB-IF(USB Implementers Forum)は、USB3以降のバージョン名称を転送速度だけで表現する命名規則を設定した。
しかし、旧名称を通称として使い続けていることもある(ここでも説明の都合上、旧名称を併用している)。
USBの歴史
1998年 USB 1.1
- 1996年 USB 1.0
ホットプラグ機能、プラグ&プレイ機能、プラグ&プレイ機能などUSBの基本機能を装備した最初の商用規格であったが、普及しなかった。

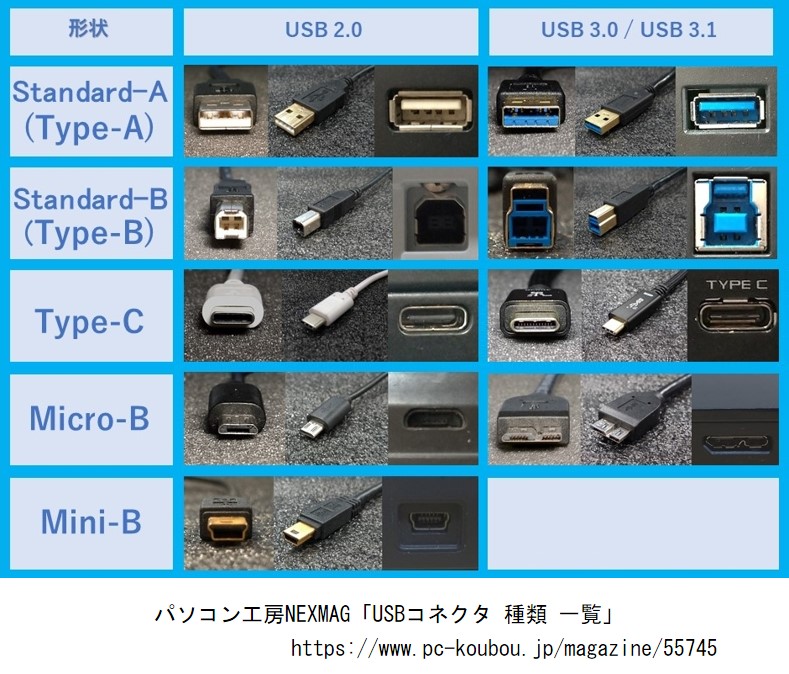

ホスト側となる機器に搭載される USB 端子は Type-A、クライアント側となる機器に搭載される USB 端子は Type-B であり、Type-A と Type-B の端子形状は異なる。
- 1998年 USB 1.1
普及した最初のUSB。
2000年 USB 2
- 2000年 USB 2.0
高速化により、外付けディスクやディスプレイなどとの接続機器として注目された。
最大 5Vと500mAまでの電源もサポートした。
8MBのUSBメモリが発売された。
これらにより、USBコネクタは、PCと周辺機器との接続の代表的コネクタとなった。
- 2005年 ワイヤレスUSB
パソコンとデバイス間の無線技術で、10m以内範囲で480Mbpsの速度。現在では使われていない。
- 2007年 USB Micro
スマートフォンなど小型のモバイルデバイスとの接続の標準化
2008年 USB3
- 2008年 USB 5Gbps (USB 3.0)
USB 3.0は、USB 2.0の4本の接続ラインを8本に倍増し、5Gbps、双方向のデータ転送を可能にした。電力伝送能力が5Vおよび900mAにまで向上した。
コネクタは、USB 3.0 Type A、USB 3.0 Type B になり形状も異なる。以前のものと識別するため、内側が青色になっている。
USB 3.0 Micro-B は、データと電力を搬送するように2つの異なるセクションがある長方形の形状
- 2012年 Type-C
Type-A / Type-B と比較した Type-Cの特徴
・形状:上下対称の形状。小型サイズ
・高速伝送
・オルタネートモード:USB信号以外の伝送
給電能力:USB PD による大給電能力
Type-C は Type-A などに直接差し込むことはできない。専用アダプタが必要。
- 2013年 USB 5Gbps (USB 3.1)
USB 3.1 ではさらに高速化、10Gbps。
従来からの Type-A / Type-B に加え、Type-C も利用できる。
- 2017年 USB 20Gbps (USB 3.2)
Type-C を用いることにより、データ転送チャネルを1レーンから2レーンに増加。伝送速度を2倍の20 Gbps に高速化。
2019年 USB4
- 2019年 USB 20Gbps (USB 4.0)
- 2019年 USB 40Gbps (USB 4.1)
- 2022年 USB 80Gbps (USB 4.2)
USB4 は、USB3 と比較して、次の特徴がある。
- 高速転送速度
転送速度が最大20Gbpsのレーンを複数個持つことにより、複数倍の速度を実現
- 映像出力に対応
Thunderbolt3の技術をベースとしているので、映像信号の出力も可能
- 給電能力
USB PD(Power Delivery)規格に準拠。最大100Wの給電が可能
- コネクタを Type-C に統一
1本のケーブルで複数の機器に対応
(注)下位互換性
USB4に非対応な周辺機器とも接続可能。しかし、機能は下位の規格に下げられる。
関連規格
電力供給規格
- USB BC(USB Battery Charge)
Type-A/B でのケーブルを用いた電力供給は、USB 2.0は2.5W、USB 3.0では4.5W であった。
バッテリー用途の充電規格USB BC では、電圧は5Vに固定、7.5Wまでの電力供給が可能になった。
- 2012年 (USB PD1.0)
- 2021年 (USB PD3.0)
Type-Cには「CC」という充電用の信号ラインがある。USB PD対応機器を接続すると、CCラインを通じて充電器側の供給能力情報と機器側の要求電力情報を自動的に交換する。
「60W~100W:20V/3A~5A」を基準とした「パワールール」に改められ、対応機器に応じて4種類もの電圧を使うようになった。
USB PD 3.0」では、機器認証の規定が盛り込まれ、供給電力を制限して安全性を確保するなどの措置が定められた。
Thunderboltの歴史
主としてMacBook ProなどApple系機種を対象とした周辺機器接続規格。USBと比較してデイジーチェーンなど多機能かつ高性能であるが、パソコン・周辺機器の両方に専用モジュールが必要になり高コストである。
MacBook Pro:Appleモバイルノート「MacBook」のハイエンドモデル

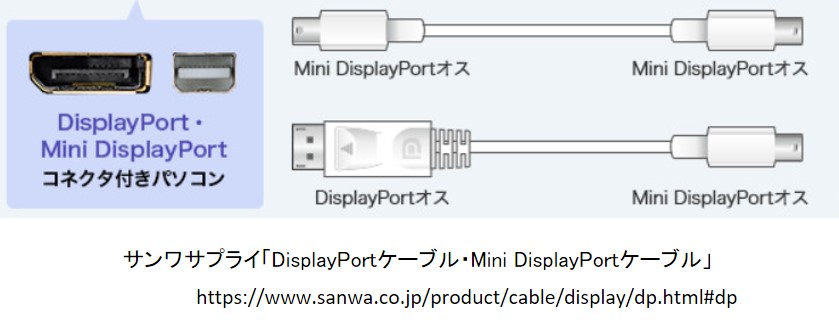

Mini DisplayPort:主にパソコンをディスプレイと接続し、映像や音声を伝達する規格
- 2011年 Thunderbolt
FireWire(IEEE 1394)の後継規格として、インテルがAppleと共同開発した規格。
コネクタはMini DisplayPortを採用
- 2013年 Thunderbolt 2
2つのチャンネルを集約して転送速度20 Gbpsを実現
、
コネクタはMini DisplayPort
- 2015年 Thunderbolt 3
USB Type-C をコネクタに採用、転送速度40 Gbpsを実現(データ転送帯域を16 Gbps)
- 2020年 Thunderbolt 4
USB4規格に準拠
