バックボーン回線
ここまでに、家庭や企業からＩＳＰが設置したアクセスポイントまではアクセス回線により接続される仕組みを示しました。ここでは、アクセスポイントの向こう側のネットワークの仕組みの概要を示します。

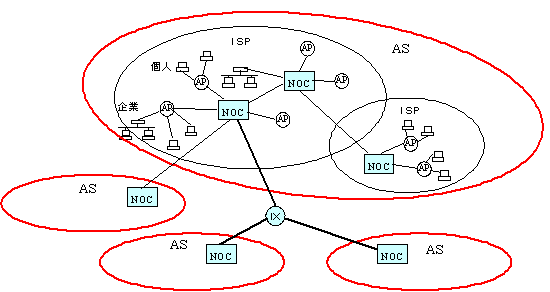

バックボーン回線の構成概要
- アクセスポイント（ＡＰ）に集められたフレームは、さらにＮＯＣ（運用センター）に集められます。通常はＮＯＣはＩＳＰが運営していますが、他のＩＳＰに依頼していることもあります。
- ＮＯＣ間で個別の回線を使って転送することもありますが、多数のＩＰＳが相互に個別に回線接続したのでは複雑ですし不経済です。そのため、さらにＮＯＣからＩＸＰ（相互接続点）に集めて、ＩＸＰ間で超高速回線（ＩＸ）で転送するとともに、ＩＳＰ間の相互接続を実現します。
- 統一された運用ポリシーによって管理されたネットワークの集まりをＡＳ（自律システム）といい、そのプロトコルをＢＣＰといいます。ＩＸはＡＳ／ＢＣＰに基づいた回線あるいは回線運用サービスだといえます。
- 運営組織としてみたとき、ＡＳ≒ＩＸであり、ＡＳ事業者ともＩＸ事業者ともいいます。大手のキャリアやＩＳＰが運営しているケースや地域のＩＳＰが共同して設立するケースなどがあります。
ＮＯＣ（Network Operations Center）
通信ネットワークを管理、運用するために設けられた施設です。ＩＳＰ局に相当します。アクセスポイントと接続してフレームを集め、他のＮＯＣやＩＸに中継する役割があります。
機器を設置しただけの小規模ＮＯＳもありますが、２４時間３６５日有人で運営しているものもあります。大規模ＮＯＳでは、トラフィック管理、セキュリティ監視、障害発生時のテクニカルセンターの連携など多様なサービスをするものもあります。
通常は、キャリアや大手のＩＳＰが運営し、自社用途だけでなく他ＩＳＰへの有料サービスを行っています。
ＩＸＰ（Internet Exchange Point）、ＩＸ
ＩＳＰが他のＩＳＰと個々に接続するのは不経済です。それを解決するには、各ＩＳＰが一か所の通信施設に自社の回線を接続し、参加している他のＩＳＰすべてと相互接続するのが適切です。その通信施設がＩＸＰです。
ＩＸＰ間をむすぶ超高速回線、その仕様および回線サービスをＩＸといいます。
ＩＸではＯＳＩ基本参照モデルのデータリンク層のピアツーピアで、ＩＸのレイヤ２スイッチングハブ間を接続します。
ＡＳ（Autonomous System：自律システム）とＢＧＰ（Border Gateway Protocol）
ＩＸのように相互接続するネットワークをＡＳ、その経路制御などのプロトコルをＢＧＰといいます。
「インターネットではＩＰアドレスを頼りにルータ間をバケツリレーして相手と接続する」といわれますが、ＩＸのような大規模ネットワークではＩＰアドレスだけでは非効率です。
ＡＳには世界で一意となるＡＳ番号が付与されています。それをＩＰアドレスのようにして、ＡＳ間の経路制御をします。
